全套A3設計圖+高清效果圖，拿到即可施工。

占地尺寸：面寬14.5米* 進深：22米

占地面積：200平米

建筑總面積：550平米（不含入戶平臺、陽臺、露臺）

總層高：總高12.7米，屋檐口高2.5米，三層

設計功能：

一層：客廳、吧臺、玄關、衣帽間、旗牌室、臥室、公衛、餐廳、廚房；

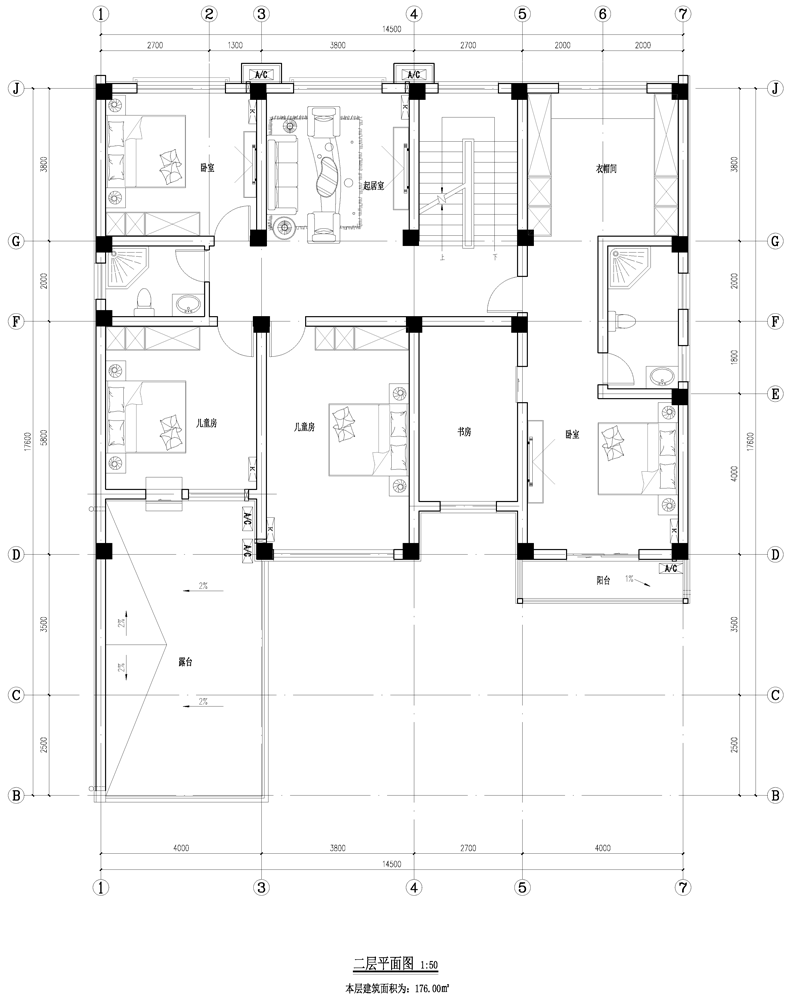

二層：臥室、衣帽間、起居室、書房、兒童房、大露臺；

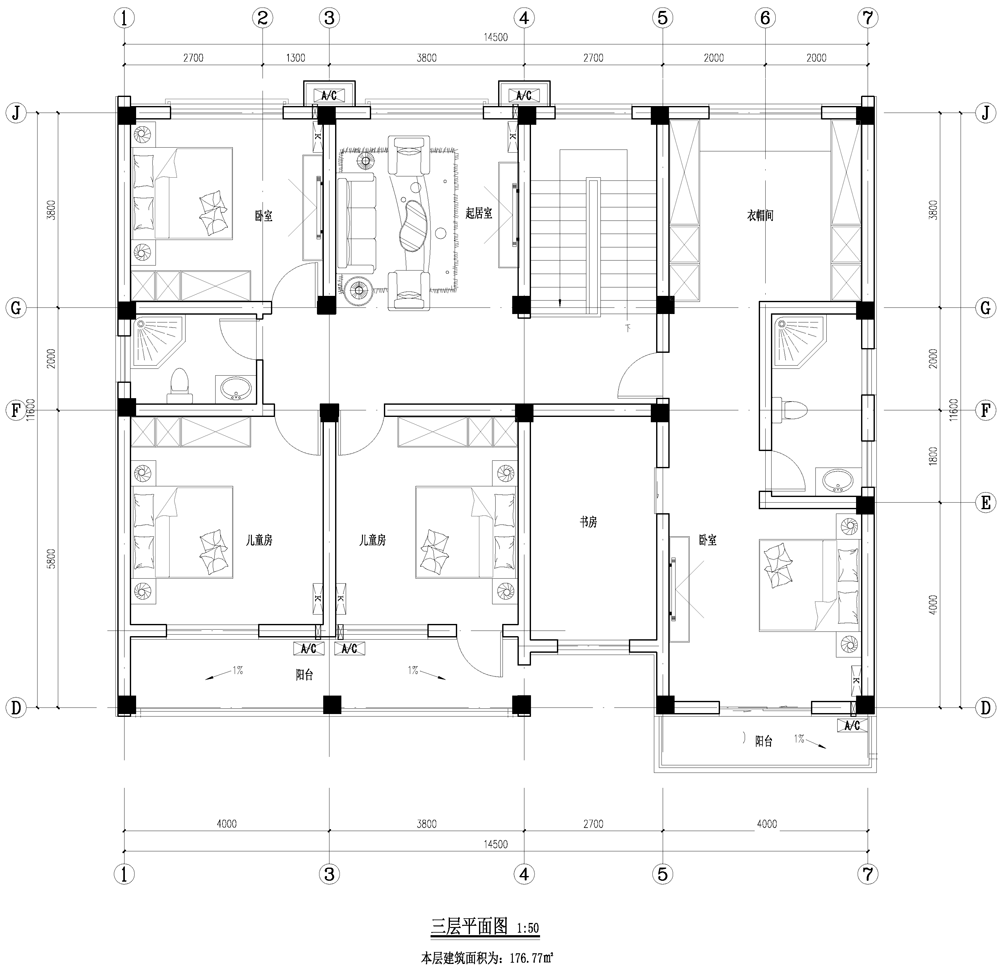

三層：起居室、臥室、衣帽間、兒童房、書房、公衛；

圖紙詳情：

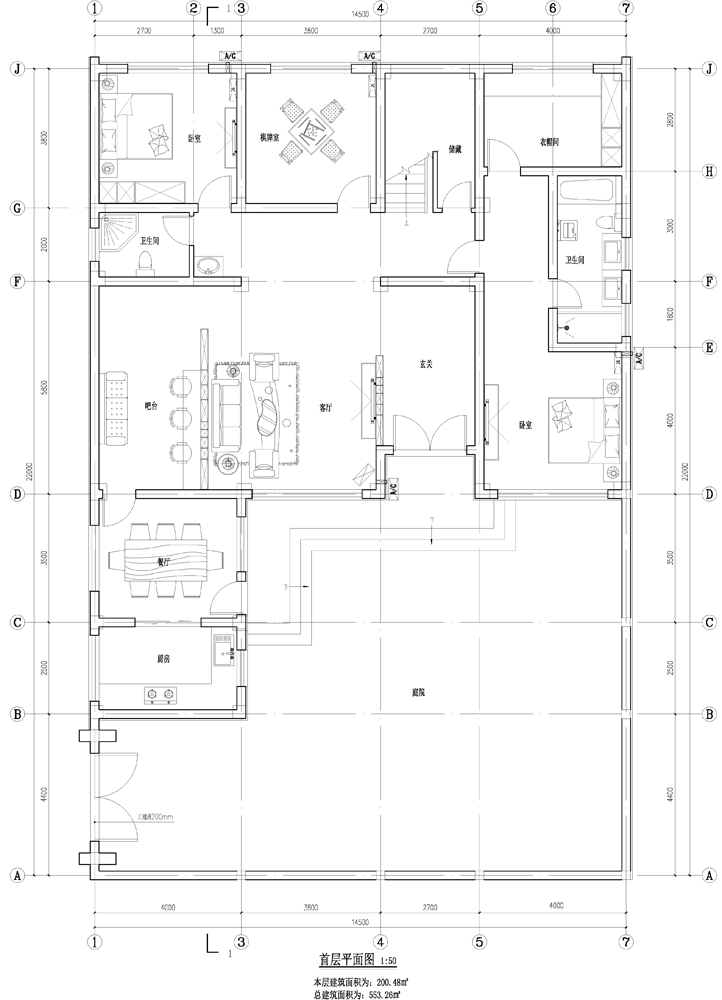

建施：建筑平面圖、建筑立面圖、剖面圖、樓梯詳圖、墻 身詳圖、節點圖

結施：待完善；

水施：待完善；

電施：待完善。

建筑風格，歐式，實用，中西結合

圖紙功能點評:

自建房設計概念

建筑共有三層，采用現代簡約的設計風格。外墻以白色為主，搭配深色屋頂，形成鮮明的色彩對比。每層都有大面積的窗戶，保證室內充足的采光。前院部分有一個封閉的圍墻，提供一定的隱私保護。二樓設有一個寬敞的露臺，配有遮陽傘和戶外家具，適合戶外休閑和娛樂。一樓前院有一個小型花園，種植了綠植，增添了自然氣息周邊兩旁種滿了綠樹。

整體社區環境協調一致。建筑外墻和圍墻上點綴了一些綠色植物，增加了建筑的生機。每層都有陽臺或露臺，提供了額外的室外活動空間。設計展示了一種現代、舒適且富有自然氣息的住宅環境，適合家庭居住。設計中注重空間的利用和環境的美化，營造出一個宜居的社區氛圍。

露臺防水注意事項

露臺的防水是住宅建筑設計中的關鍵環節，良好的防水處理可以避免水滲漏，保護建筑結構，并延長露臺的使用壽命。露臺防水選擇優質防水材料,高質量的防水涂料，如聚氨酯防水涂料或丙烯酸防水涂料。這些材料具有優異的防水性能和耐久性。如SBS改性瀝青防水卷材或PVC防水卷材，這些材料可以提供可靠的防水屏障。

基層處理：清潔基層,在進行防水處理前，確保露臺表面干凈、干燥、無灰塵和油污。

找平層處理：如果露臺表面不平整，需要進行找平處理，以確保防水層的均勻覆蓋。

坡度設計：合理排水坡度：露臺表面應設計一定的排水坡度（通常2%至5%），確保雨水能夠順暢流向排水口，防止積水現象。

節點處理：特殊部位處理：如陰陽角、管根、排水口等部位，需加強防水處理，使用附加層或加強層進行加固。

細部節點密封：在管道周圍、墻角等細部節點，使用密封膠進行密封，確保無滲漏隱患。

防水層施工：分層施工：防水層應分層施工，至少兩層，每層涂刷方向應垂直，確保均勻覆蓋和良好粘結。

注意搭接：防水卷材施工時，搭接部分應符合規范要求，通常為搭接寬度10cm至15cm。

保護層和飾面層：保護層施工：在防水層上加設保護層，如水泥砂漿保護層，防止防水層受到機械損傷。

鋪設飾面層：可以在保護層上鋪設瓷磚、防滑地磚或其他飾面材料，既美觀又耐用，同時保護防水層。

定期檢查和維護：定期檢查：定期檢查露臺的防水情況，發現問題及時修補。

清理排水系統：保持排水口和排水管道的暢通，防止因堵塞引起的積水問題。以上措施可以有效提高大露臺的防水性能，確保其長久使用和安全性
